隔膜電接點壓力表采用間接測量結構，適用于測量粘度大、易結晶、腐蝕性大、溫度較高的液體、氣體或顆粒狀固體介質的壓力。電接點隔膜壓力表隔離膜片有多種材料，以適應各種不同腐蝕性介質。電接點隔膜壓力表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。儀表指示清晰，電信號切換可靠，工作穩定。電接點隔膜壓力表適用于化學工業、化纖、合成纖維、石油、染化、制堿等工業。不得拆卸或更換已配置的儀表，以免填充液外泄影響性能。
訂貨請說明配置儀表名稱、型號、測量上限、精確度及連接管型式、軟管長、隔離器接口型式、隔離器接口材料、隔膜材料，以及法蘭配接管子通徑、標準代號等。如要求配置其它型式儀表，請另行詳細說明。
隔膜電接點壓力表隔離器型式尺寸：
螺紋接口：（ML）
| 測量上限MPa | 螺紋連接 | ||
| D | C | M | |
| 0.1～0.4 | 118 | 25 | 20×1.5 （G3/8 in） （G1/2 in） （NPT1/2 in） |
| 0.6～16 | 87 | 25 | |
| 25～40 | 92 | 27 | |
工型法蘭（MG）
| 測量上限 MPa | 管子通徑 DN | 法蘭連接 | 螺孔 L | |||||
| D | K | d | B | c | f | |||
| 0.1～1.6 | 20 | 105 | 75 | 58 | 18 | 16 | 2 | 14 |
| 25 | 115 | 85 | 68 | 25 | 16 | 2 | 14 | |
| 2.5～4 | 20 | 105 | 75 | 58 | 18 | 16 | 2 | 14 |
| 25 | 115 | 85 | 68 | 25 | 16 | 2 | 14 | |
敞開式突面法蘭（MF）
| 測量上限 MPa | 管子通徑 DN | 法蘭連接 | 螺孔L | |||||
| D | K | d | B | c | f | |||
| 0.16-1.6 | 32 | 140 | 100 | 78 | 31 | 16 | 2 | 18 |
| 40 | 150 | 110 | 88 | 38 | 16 | 3 | 18 | |
| 50 | 165 | 125 | 102 | 49 | 18 | 3 | 18 | |
| 2.5,4.0 | 32 | 140 | 100 | 78 | 31 | 18 | 2 | 18 |
| 40 | 150 | 110 | 88 | 38 | 18 | 3 | 18 | |
| 50 | 165 | 125 | 102 | 49 | 20 | 3 | 18 | |
| 6.3 | 32 | 155 | 110 | 78 | 31 | 24 | 2 | 22 |
| 40 | 170 | 125 | 88 | 37 | 24 | 3 | 22 | |
| 50 | 180 | 135 | 102 | 47 | 26 | 3 | 22 | |
| 10 | 32 | 155 | 110 | 78 | 31 | 24 | 2 | 22 |
| 40 | 170 | 125 | 88 | 37 | 26 | 3 | 22 | |
| 50 | 195 | 145 | 102 | 45 | 28 | 3 | 26 | |

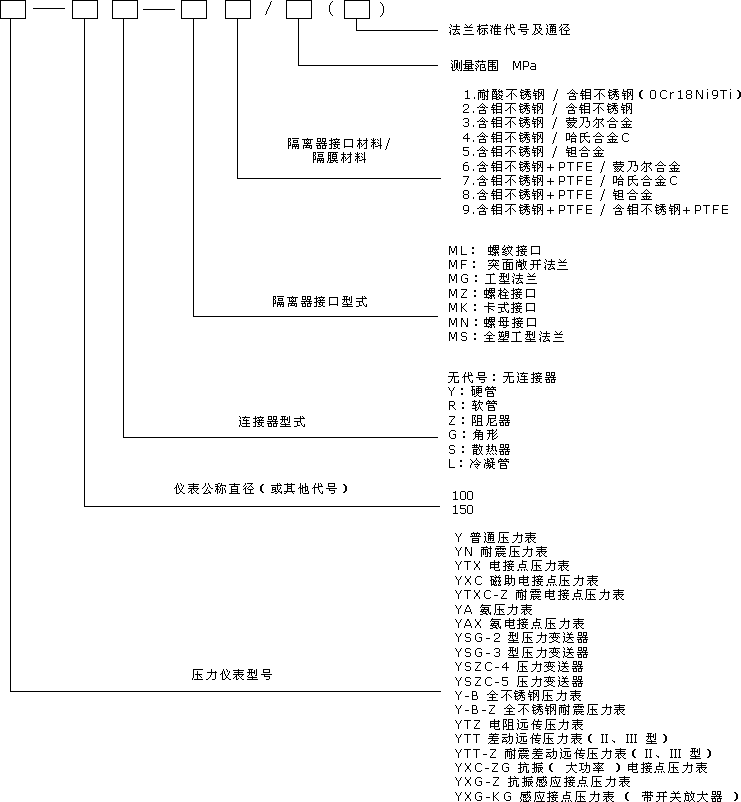

隔膜電接點壓力表選型：
