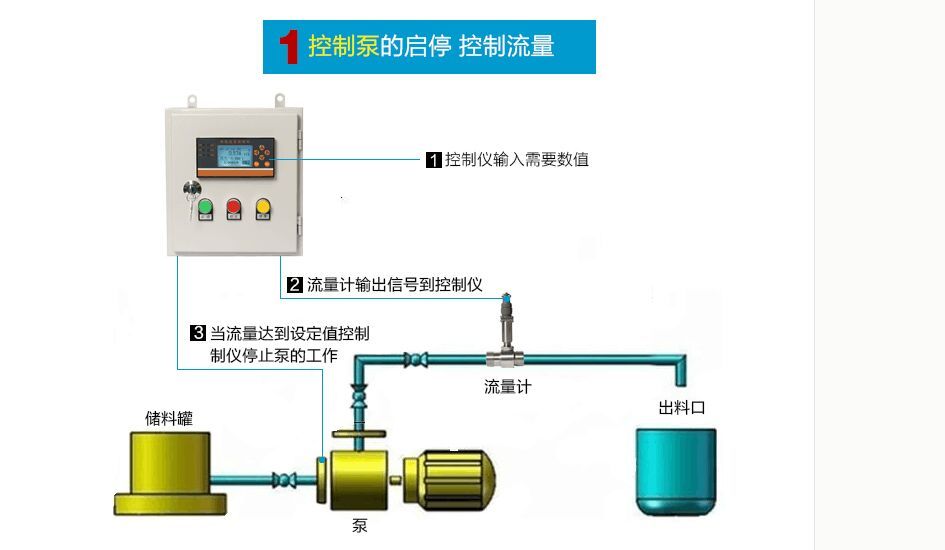

流量定量控制箱是由：流量定量控制儀、儀表箱等元器件組成；配套流量計，電磁閥（注：如若控制泵則可以省略）實現一整套流量定量控制切斷功能。原理是：在定量控制儀上設定您所要控制的流量值，而后啟動按鈕讓系統運行，當流量達到設定流量值時，定量控制儀發出指令，電磁閥關閉。達到控制的目的。在儀表箱上有啟動按鈕、停止按鈕和清零按鈕。當一個輪回結束后需要再次進行第二批次時，可清掉前次的數據，設定第二次量值，進行第二次運行。每個批次的量值會自動累加到總量中去。如果不清除總量（人工），總量是不丟失的。
根據被測介質的特性選擇定量控制裝置的流量傳感器，可以是：電磁流量計、渦輪流量計、渦街流量計、腰輪流量計、V錐流量計等等。如果管道中流體流速太大，選用電磁閥是不理想的?？闪硗膺x配閥門（電液閥、電動蝶閥或調節閥）。
流量定量控制箱用于很多行業和部門。例如：啤酒灌裝置、定量裝車、定量加液、加藥等等。一個好的定量灌裝系統定能給您帶來效益，減少工作
產品特點：
1.可外接啟動、停止、清零按扭。
2.可同時控制閥及泵的開啟。
3.可設置8個常用量。
4.斷電，重新啟動后按之前定量值繼續定量。
5.可查詢定量次數，定量量值，定量時間。
6.安裝微型打印機可以打印定量數據。
7.全中文液晶顯示，操作簡單方便。
8.可安裝大小閥控制定量，精度更精確。
以上特點是其他定量控制儀無法同時實現的，定量控制儀完美配置，而且可以根據用戶要求更改內部程序，使操作更符合現場要求。
定量控制裝置組成：
定量控制器系統是由流量計、流量定量控制儀、電磁閥和配電箱等裝置組成。

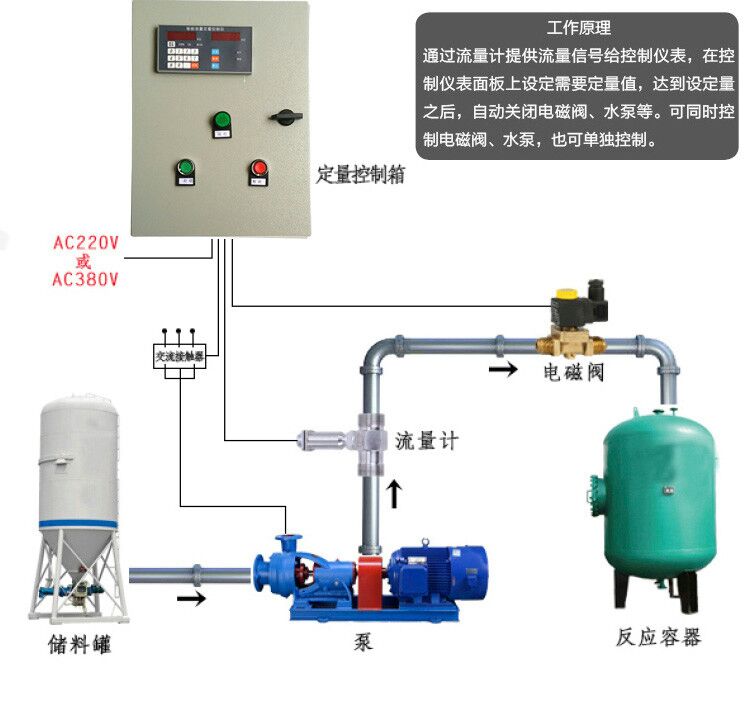

可實現對流體的定量計量、定量灌裝、定量配料等過程的控制。結構如圖所示。
定量控制儀原理：
定量計量開始時流量定量控制儀指示電磁閥開啟，流體進入流量傳感器。流量傳感器
將流量信號傳給定量積算控制儀并開始計量，當流量達到設定值時，定量積算控制儀發出指令使電磁閥斷開，恢復到初始的關閉狀態。
定量控制箱技術要求
例如：給罐子定量加水（比如10L），在流量積算儀（定量控制儀）上輸入10L 的定量值，
然后按一下啟動按鈕（或確認鍵），流量積算儀繼電器閉合(電磁閥打開，加水燈亮),
流量積算儀開始累積，當累積數到達10L 后，流量積算儀繼電器斷開(電磁閥關閉，加
水燈滅),本次定量完成。
如果要進行下一次定量控制，需按一下清零按鈕，再按以上步驟操作，如中間需
要暫停，可按下停止按鈕。如果定量值與上次一致直接按啟動按鈕即可。
定量控制箱安裝要求：
控制儀輸入為4-20mA 或脈沖信號，帶外接啟動、停止、清零，兩個繼電器輸出。
繼電器到電磁閥需加一個中間繼電器，如果電磁閥是24V 供電，需增加一個24V 開關
電源。
注：指示燈、按鈕、中間繼電器、空氣開關、交流接觸器（可?。?、定量控制儀（液晶
顯示）、控制箱、組成一個控制系統，控制現場（24VDC）電磁閥啟動或停止，另要加一個
總電源開關、流量計，電磁閥，需要按照現場要求來做。(配件可以用戶自己配)
定量控制箱操作要求：
1、控制箱內的控制線路及組件是根據客戶所需要的流量計和設備量身定制的，信號線連接簡單，到現場后一般無需調整；
2、控制箱面板設有“啟動”、“停止”等按鍵，并有“狀態指示燈”顯示，因此顯示直觀，操作簡單、方便、易學；
3、每次定量控制值可以根據需要任意更改，只需在定量控制儀內操作完成；
4、定量控制儀顯示參數包括本次累積、總累積、瞬時流量、時間、流量計輸入信號值等；
5、設有大小閥控制，分別控制大流量和小流量，達到精確的定量控制；
6、設有打料查詢功能，可查詢總打料次、每次打料時間、每次打料量等。
